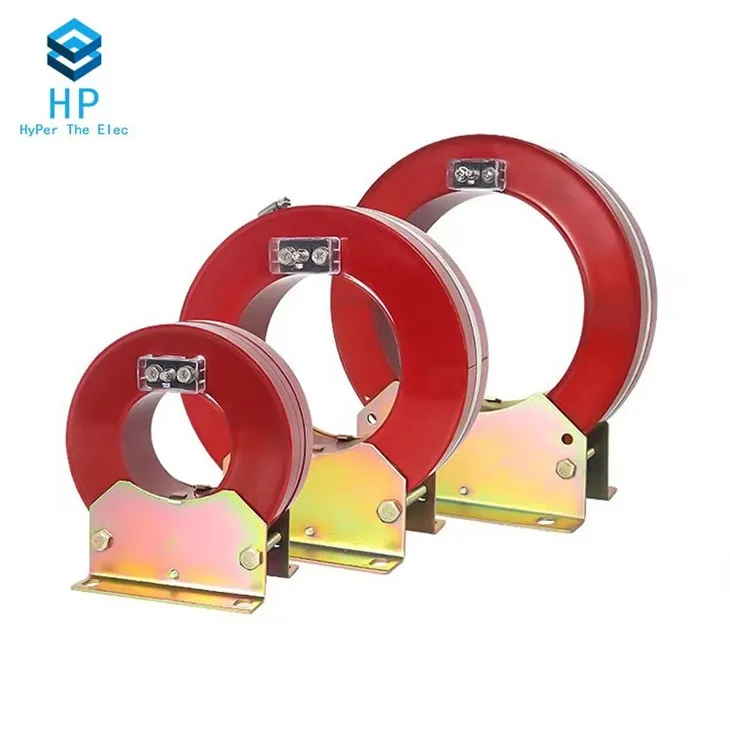

Indledning
Genstande brugt i el-industrien. Nulsekvens-strømtransformator er en enkelt-drejet gennemgående strømtransformator, som generelt bruges i strømbeskyttelsesudstyr såsom: lille strømjordingslinjevalgsenhed, mikrocomputerafstemningsenhed og anden understøttende brug. Nulsekvensstrømtransformatoren bruges sammen med relæbeskyttelsesenheden eller signalet, når nulsekvensjordstrømmen genereres i strømsystemet for at få enhedskomponenterne til at virke for at opnå beskyttelse eller overvågning.
Anvendelsesområde
Når der opstår et elektrisk stød eller lækagefejl i kredsløbet, udsender den sekundære side af transformeren en nul-sekvensstrøm for at beskytte udstyret på den tilsluttede sekundære linje.
Produktegenskaber
Nul-sekvens strømtransformator bruges til at detektere nul-sekvens strøm, så det kan kaldes nul-sekvens strøm filter, dens struktur ligner almindelig gennem-kerne strøm transformer, bortset fra at dens primære vikling er ledningen af de tre faser af det beskyttede system, og sekundærviklingen reagerer på nul-sekvensstrømmen af det primære system.
I det neutrale punkt er ikke direkte jordet system, nul-sekvens strømtransformatoren og jordingsrelæet udgør en enfaset jordingsbeskyttelsesenhed. Under normal drift af systemet er vektorsummen af den trefasede strøm, der passerer gennem den primære side af nul-sekvens strømtransformatoren, nul, det vil sige Ia+Ib+Ic=0. På dette tidspunkt er nul-sekvens strømtransformatoren i en ikke-fungerende tilstand, når der opstår en enfaset jordfejl (såsom A-fase), Ia+Ib+Ic=3Ioc, 3Ioc er lig med vektorsummen af jordkapacitansstrømmen af fase B og fase, og en nul-sekvens magnetisk flux vises i kernen, som inducerer elektromotorisk kraft i sekundærviklingen, og den sekundære strøm løber gennem jordingsrelæet for at få det til at fungere.
Enkelt sagt bruges nulsekvensstrømtransformatoren med en relæbeskyttelsesenhed eller signalenhed, når nulsekvensjordstrømmen genereres i strømsystemet, så enhedskomponenterne kan realisere beskyttelses- eller overvågningsfunktionen.
